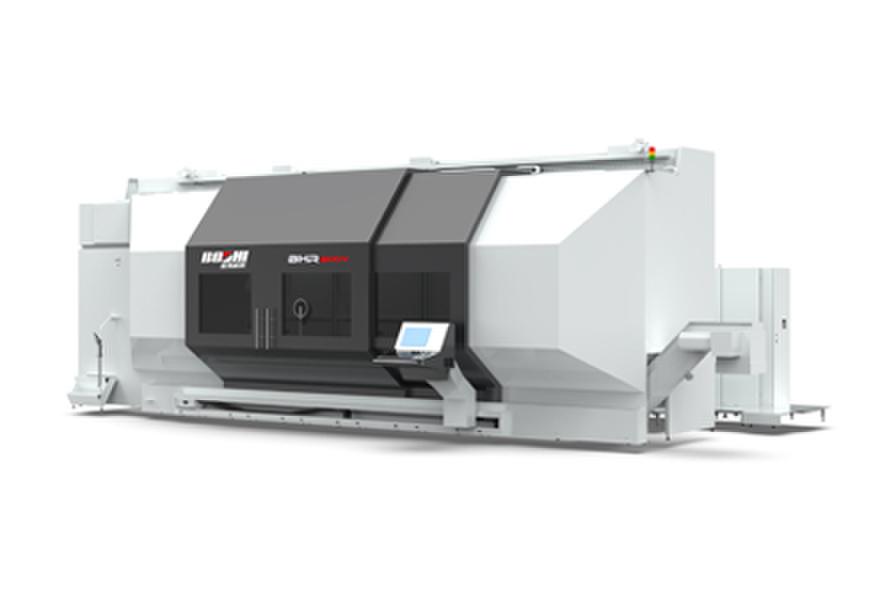

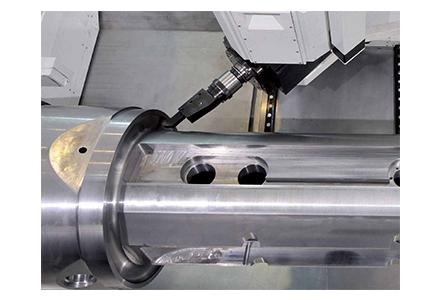

BHR800V系列是一款具有五轴五联动功效的卧式车铣复合加工中心。。。。唬；；；；采柚糜蠿、Y、Z、B、C五轴，，，可实现种种车、铣、镗、钻、铣齿、磨等复合加工；；；；；；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。。。。公司致力于重大零件加工要求的剖析,开发相关附件为每个用户提供可定制的有用的整体解决方案。。。。
产品特点：
1）主轴箱接纳双电机主从模式，，，毗连齿轮箱，，，双档变速，，，主电机功率可选择，，，主轴夹紧力可调；；；；；；
2）X、Y、Z、C各轴均设置双电机，，，转达扭矩大，，，移动速率快；；；；；；五轴全闭环控制，，，加工精度高；；；；；；
3）一次装夹完成多道工序加工，，，装夹误差少，，，生产效率高；；；；；；

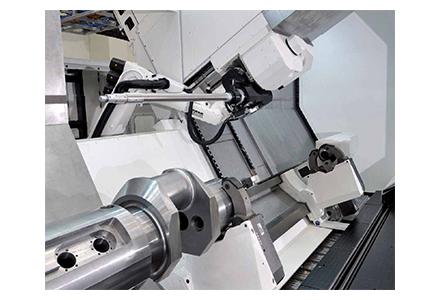

4）接纳仓储式刀库，，，配备KUKA机械人实现刀具及附件头的快速替换，，，刀具替换快，，，刀库容量扩充利便；；；；；；
5）善于于深孔加工，，，最大加工孔深可达1500mm。。。。
适用行业：
1）能源领域：汽轮机及水电方面的轴类工件；；；；；；
2）大型船用柴油机领域：凸轮轴，，，曲轴等；；；；；；
3）齿轮箱：风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等。。。。
|
|
项目 |
单位 |
参数 |
|
事情区域 |
主副主轴卡盘端面距离 |
mm |
3000 |
|
最大车削直径(过刀架滑板) |
mm |
800 |
|
|
最大车削长度 |
kg |
3000 |
|
|
两卡爪最大工件重量 |
kg |
1500 |
|
|
主车削主轴电主轴驱动 |
车削功率S1（100%） |
kW |
19.5±19.5 |
|
最大扭矩S1/MAX(100%/MAX) |
Nm |
1800 |
|
|
最高转速 |
rpm |
2000 |
|
|
最大卡盘转速 |
rpm |
1500 |
|
|
主轴通孔直径 |
rpm |
Φ120 |
|
|
主轴前轴承直径 |
mm |
Φ170 |
|
|
主轴鼻端 |
|
A11 |
|
|
标准卡盘直径 |
mm |
Φ315 |
|
|
C轴 |
最大转速 |
rpm |
80 |
|
最大扭矩(S1) |
Nm |
1800 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
行程 |
° |
士nX360° |
|
|
三爪卡盘 |
三爪液压自放心卡盘 |
mm |
Φ315 |
|
铣削轴 |
电机功率S1（100%) |
kW |
33（水冷） |
|
最高转速 |
rpm |
4000 |
|
|
最大扭矩S1（100%） |
Nm |
233 |
|
|
主轴前轴承直径 |
mm |
Φ100 |
|
|
刀具接口 |
|
CAPTO C6 |
|
|
最大冷却压力 |
bar |
70 |
|
|
B轴（机械式传念头构 |
摆动规模 |
° |
-100/+100 |
|
快速进给速率 |
°/S |
102 |
|
|
最大扭矩 |
Nm |
1780 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
定位控制 |
|
发格光栅尺 |
|
|
副车削主轴（选配） |
车削功率S1(100%） |
kW |
41.8/78 |
|
最大扭矩S1/MAX(100%/MAX) |
kW |
570/1046 |
|
|
最高转速 |
rpm |
1000 |
|
|
主轴通孔直径 |
rpm |
Φ120 |
|
|
主轴前轴承直径 |
mm |
Φ170 |
|
|
主轴鼻端 |
DIN 55026 |
A11 |
|
|
标准卡盘直径 |
mm |
315 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
行程 |
° |
士nX360° |
|
|
Z轴 |
z轴行程 |
mm |
3000 |
|
最大移动速率 |
m/min |
32 |
|
|
定位控制 |
|
光栅尺 |
|
|
最小编程设定单位/分辨率 |
mm |
0.001 |
|
|
X轴 |
×轴行程 |
mm |
930 |
|
最大进给速率 |
m/min |
32 |
|
|
刀库容量 |
圆盘刀库40把 |
||
|
最小编程设定单位/分辨率 |
mm |
0.001 |
|
|
定位控制 |
|
光栅尺 |
|
|
Y轴 |
Y轴行程 |
mm |
400（±200） |
|
最大进给速率 |
m/min |
20 |
|
|
m/min |
mm |
光栅尺 |
|
|
定位控制 |
|
0.001 |
|
|
刀库容量 |
圆盘刀库，，，刀库容量100把 |
||
|
数控系统 |
Seimens one |
||
