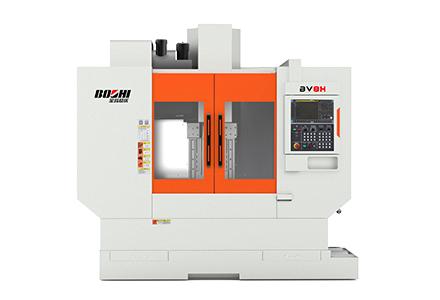

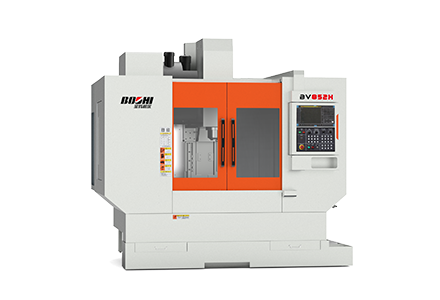

BV642H、BV852H、BV1162H立式加工中心是一款高速率、高精度的三轴线轨立式加工中心， ，，，，，X/Y/Z三轴接纳滚柱线轨， ，，，，，Z轴无配重平衡结构， ，，，，，整机高速高精， ，，，，，稳固可靠。。用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序；；；；；既可用于中小批量多品种加工生产， ，，，，，也可以进入自动线举行批量生产。。
产品特点：
1）Y轴两导轨接纳大跨距设计， ，，，，，事情台在X轴全行程规模内， ，，，，，重心均在两导轨之间， ，，，，，包管了机床高精度、高刚性。。
2）接纳自力内防护支持结构， ，，，，，包管了线轨的精度和寿命。。
3） 移动部件接纳轻量化设计， ，，，，，确保进给响应速率。。
4）丝杠接纳双向肩面定位结构， ，，，，，提高轴向刚性， ，，，，，包管进给轴运动的平稳性、可靠性和精度长期性。。
5）标配主轴环喷， ，，，，，包管加工冷却效果， ，，，，，提升加工质量。。
6）Z轴无配重结构， ，，，，，接纳大规格带抱闸伺服电机， ，，，，，快移速率高、响应快。。
7）整机接纳全关闭防护结构。。
适用行业：
适用于汽车、摩托车、模具、通讯、医疗器材、仪器仪表等行业。。
|
项目 |
单位 |
BV642H |
BV852H |
BV1162H |
|
|
事情台 |
事情台面积（宽X长） |
mm |
420×800 |
520×1000 |
620×1300 |
|
T型槽（数目-尺寸×间距） |
mm |
3-18（H8） |
5-18（H8） |
5-18（H8） |
|
|
最大承重 |
kg |
500 |
600 |
1000 |
|
|
T型槽间距 |
mm |
125 |
90 |
100 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
BT40 |
BT40 |
|
主轴电机功率 |
kW |
7.5/11（FANUC） |
11/15（FANUC） |
||
|
主轴最高转速 |
r/min |
10000（可选12000） |
8000（可选12000） |
||
|
行程 |
X轴左右行程 |
mm |
600 |
800 |
1100 |
|
Y轴前后行程 |
mm |
400 |
550 |
650 |
|
|
Z轴上下行程 |
mm |
500 |
600 |
650 |
|
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
480 |
570 |
690 |
|
主轴端至事情台面距离 |
mm |
110-610 |
110-710 |
130-780 |
|
|
进给 |
最大切削进给速率 |
mm/min |
10000 |
||
|
X、Y、Z轴快速移动速率 |
m/min |
48/48/48 |
36/36/32 |
||
|
刀库
|
刀库容量(圆盘) |
pcs |
24 |
||
|
最大刀具重量 |
kg |
8 |
|||
|
最大刀具尺寸 |
mm |
Φ80×250 |
Φ80×300 |
||
|
精度 |
X、Y、Z轴定位精度 |
mm |
0.006 |
0.006 |
0.01/0.008/0.008 |
|
X、Y、Z轴重复定位精度 |
mm |
0.005 |
0.005 |
0.008/0.006/0.006 |
|
|
其它 |
气源流量（ANR） |
L/min |
350 |
||
|
气压 |
MPa |
0.6-0.8 |
|||
|
机床毛重 |
kg |
4300 |
6000 |
8000 |
|
|
机床净重 |
kg |
4000 |
5500 |
7600 |
|
|
形状尺寸（不含排屑器） |
mm |
2350×2150×2450 |
2800× 2300×3100 |
3430×2700×3200 |
|
